對夾式軟密封蝶閥
對夾式軟密封蝶閥
公稱通徑：DN40~350mm
公稱壓力：PN0.6~1.6MPa
適用溫度：≤120℃
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
主要材質：球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
驅動方式：手動、蝸輪傳動、氣傳動、電傳動
對夾軟密封蝶閥用途及特點
軟密封蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫(yī)藥、化工、石油、電力、臺金、城建、輕紡、造紙等給排水、氣體管道上作調節(jié)流量和截流介質的作用。
對夾軟密封蝶閥其主要特點
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
對夾軟密封蝶閥采用標準
設 計 標 準：GB/T12238-1989、 lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998 、IS0 7005-2或BSEN 1092-2002
結 構 長 度 : GB/T1 2221-1989、lS0 5752-1988或BS EN558-1
壓 力 試 驗：GB/T13927-1 992、JB/T9092-1999、lS0 5028-1993或BS 6755-l-1986
對夾軟密封蝶閥主要技術參數
公稱通徑 | DNmm | 50～2000 | ||
公稱壓力 | PNMPa | 0.6 | 1.0 | 1.6 |
試驗壓力 PsMPa | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
驅動形式 | 手動、蝸輪傳動、氣傳動、電傳動 | |||
對夾軟密封蝶閥主要零件的材料
零件名稱 | 材料 |
閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟乙烯 |
閥桿 | 2Cr13、不銹鋼 |
填料 | 0型圈、柔性石墨 |
對夾軟密封蝶閥密封材料
材料品種 | 氯丁橡膠 | 丁腈橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
代號 | ×或 0rJ | XA或orJA | XB或orJB | xC、JC或0rF | XD或orJD | × E或orJE |
耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |

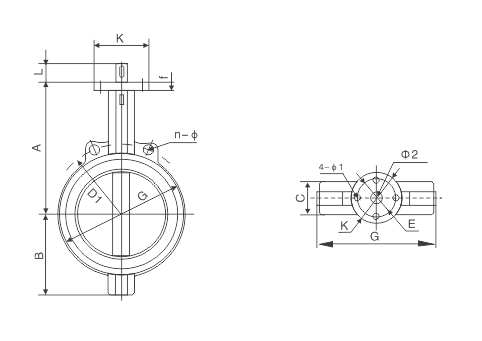

主要外形尺寸及重量（PN1.0/1.6MPa）
| DN(mm) | A | B | C | D1 | L | n-Φ | K | E | 4-Φ1 | Φ2 | G | 重量WT（kg) |
| 50 | 140 | 80 | 43 | 125 | 32 | 4-19 | 77 | 57.15 | 4-6.7 | 12.6 | 100 | 3.34 |
| 65 | 152 | 89 | 46 | 145 | 32 | 4-19 | 77 | 57.15 | 4-.67 | 12.6 | 120 | 3.94 |
| 80 | 159 | 95 | 45.21 | 160 | 32 | 8-19 | 77 | 57.15 | 4-.67 | 12.6 | 127 | 4.05 |
| 100 | 178 | 114 | 52.07 | 180 | 32 | 8-19 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | 5.48 |
| 125 | 190 | 127 | 55.5 | 210 | 32 | 8-19 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | 7.66 |
| 150 | 203 | 139 | 55.75 | 240 | 32 | 8-23 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | 8.5 |
| 200 | 238 | 175 | 60.58 | 295 | 45 | 8-23 | 115 | 88.9 | 4-14.3 | 22.1 | 268 | 25 |
| 250 | 268 | 203 | 68 | 350 | 45 | 12-23 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | 31.4 |
| 300 | 306 | 242 | 76.9 | 400 | 45 | 12-23 | 140 | 107.95 | 4-14.3 | 31.6 | 403 | 45.9 |
| 350 | 368 | 267 | 76.17 | 460 | 45 | 16-23 | 140 | 107.95 | 4-14.3 | 31.6 | 436 | 54 |
