保溫球閥

產品型號：XYLBQ41F
公稱通徑：DN15~200mm
主要材質：1Cr18Ni9Ti、SS304
設計標準：ASME　B16.34　GB/T12224
連接法蘭：ASME　B16.34　JB/T79
驅動方式：手動、電動、氣動
適用介質：重油、膠類等易凝固介質

聯系購買

分享到：

產品詳細

一、XYLBQ41F保溫夾套球閥特點
XYLBQ41F縮徑保溫球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。
XYLBQ41F縮徑保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。 BQ41F縮徑保溫球閥產品具有良好的保溫保冷特性，具閥門的痛徑與管徑一致，同時又能有效降管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送還常溫下會凝固的高粘度介質。

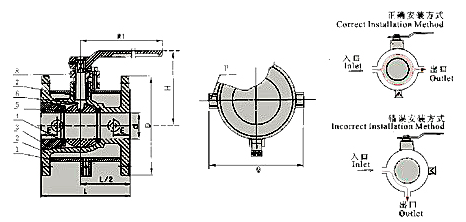

二、XYLBQ41F保溫夾套球閥結構圖


三、XYLBQ41F保溫夾套球閥主要連接尺寸

公稱通徑DN Nominal Diameter		法蘭規格 Flange specification	尺寸Size							重量Kg Weight
公稱通徑DN Nominal Diameter		法蘭規格 Flange specification	d	L	H	W	E	Q	P	重量Kg Weight
inch	DN	150、300Lb；10K、20K
1/2	15	15*40	15	110	101	130	58.5	147	NPT3/4	5
3/4	20	20*40	19	117	101	160	58.5	147	NPT3/4	6
1	25	25*50	25	127	106	160	63.5	156	NPT3/4	9
11/2	40	40*65	38	165	125	230	62.5	181	NPT3/4	15
2	50	50*80	51	178	135	230	68	218	NPT3/4	21
3	80	80*150	76	229	193	400	82	275	NPT3/4	38
4	100	100*200	102	254	265	700	83	300	NPT3/4	70
6	150	150*250	152	292	355	1100	95	403	NPT1	101
8	200	200*350	203	330	410	1100	100	492	NPT1	140

四、保溫夾套球閥主要零件材質表

序號	零件名稱	材質
序號	零件名稱	GB	ASTM
1	夾套	25	105
2	閥座	WCB	A216-WCB
3	閥體	25	A105
4	密封圈	PTFE、對位聚苯
5	球體
6	閥桿	1Cr13	A247-410
7	填料	柔性石墨
8	填料壓蓋	WCB	A216-WCB

注：保溫夾套球閥主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

五、保溫夾套球閥技術規范

設計標準	ASME　B16.34　GB/T12224
結構長度	ASME　B16.10　GB/T12221
連接法蘭	ASME　B16.34　JB/T79
驅動方式	手動、電動、氣動
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

六、XYLBQ41F縮徑保溫球閥I型主要連接尺寸

公稱通徑DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2

七、XYLBQ41F縮徑保溫球閥II型主要連接尺寸

公稱通徑DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2
