產品概述
       管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。當順轉手輪時，使大小閥桿同時帶動上下蝶板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。
      管力閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能；在產品類型上，公司開發有普通型、回水低壓型、污水型等五種規格，以滿足不同客戶不同工況的需求。由于結構緊湊，體積小，重量輕，特別適用于大口徑管路系統?？蓮V泛應用于電力、環保、冶金、石化、水利、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統，是當前國內外結構最新穎、性能最先進、運行最可靠的泵站新型控制設備。

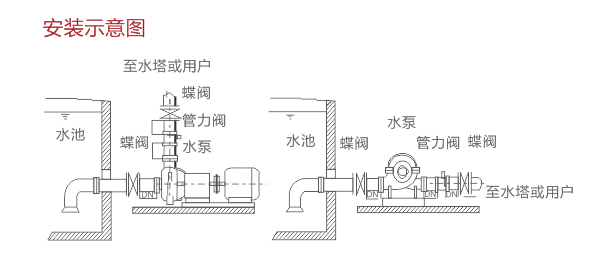

安裝說明

1、管力閥可立式安裝，也可以臥式安裝。為了安裝維修方便，在空間許可時，應優先考慮臥式安裝，應保證閥軸水平。
2、當閥門關閉時，閥板光面為進口方向，裝有閥軸有控制缸頂桿的一面為出口方向。嚴禁反向安裝。
3、臥式安裝時，為了改善管道受力狀況，當閥門口徑大于900mm時，為改善管道受力情況，可設置支架或基礎。

主要外形連接尺寸
