上、下展式放料閥

產品中心 > 通用閥門系列 > 上、下展式放料閥

上、下展式放料閥

產品型號：XYLHG5-81-1/2
公稱通徑：DN50~150mm
公稱壓力：PN1.0~6.4MPa
適用溫度：-29~650℃
主要材質：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
聯系購買
分享到：

手動放料閥性能與用途
       本閥門操作方便，開啟自由，運動靈活可靠; 閥瓣裝配維修簡單，密封結構合理， 密封圈更換方便實用。

手動放料閥結構與原理:
       該閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥桿, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母, 10.定位螺釘?shù)攘慵M成，手輪順轉, 閥門關閉,閥桿向上移動, 此閥為上展式，手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展閥

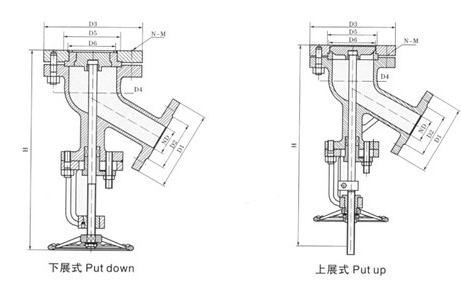

手動放料閥放料閥結構圖


手動放料閥主要零件材質

零件名稱ZG1Cr18Ni9Ti系列ZG00Cr18Ni10系列ZG1Cr18Ni12MO 2 Ti系列ZG00Cr17Ni14MO 2 系列WCB系列
閥體/閥蓋ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12MO 2 TiZG00Cr17Ni14MO 2WCB
閥桿ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12MO 2 TiZG00Cr17Ni14MO 2WCB
閥瓣ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12MO 2 TiZG00Cr17Ni14MO 2WCB
墊片304+PTFE304L+PTFE316+PTFE316L+PTFE石墨+304
螺柱1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45


上展式放料閥連接尺寸

DN上法蘭上法蘭下法蘭密封座
D1D2D3D4D5D6
251158011585--
32135100135100--
401451101451108060
501651251601258570
6518014518014513085
8019516019516013595
100215180215180160130
125245210245210160140
150280240280240185165
200335295335295//


下展式放料閥連接尺寸

DN上法蘭上法蘭下法蘭密封座
D1D2D3D4D5D6
25115851351007040
321351001451107555
4014511016012510065
501651251801458570
6518014519516013590
80195160215180155130
100215180245210195135
125245210280245180145
150280240335295210185
200335295405355//
