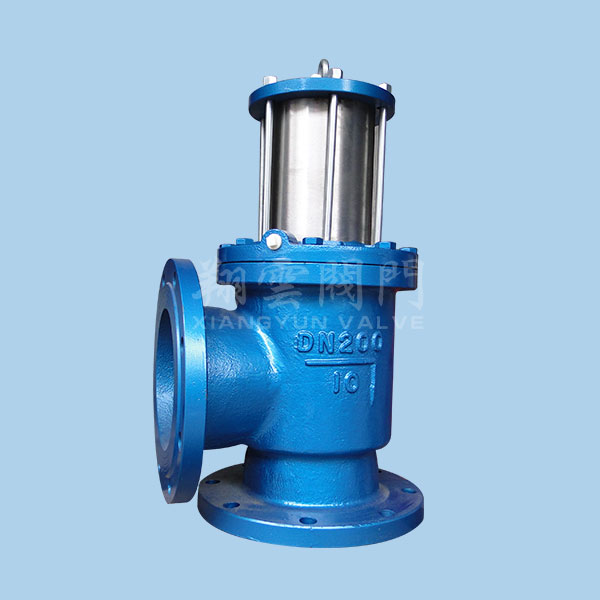

氣動角式排泥閥(角式排泥閥、快開排泥閥)
欄目：行業動態
發布時間：2024-03-22
產品型好：XYLJ644X
公稱通徑：DN80~400mm
公稱壓力：PN0.1~1.0MPa
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API 598
公稱通徑：DN80~400mm
公稱壓力：PN0.1~1.0MPa
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API 598
產品概述
本產品主要用于自來水公司各類水池外，可以排除池底泥沙或污物，也可安裝在工作介質為水、氣、油等工業管道中作截流用。
主要外形連接尺寸
| XYLJ644X-10 | ||||||||
| DN(mm) | H | L1 | L2 | D | D1 | z-Φd | 接管螺紋 G | 閥桿材料 |
| 80 | 480 | 135 | 125 | 195 | 160 | 4-18 | 1/4" | 不銹鋼 |
| 100 | 500 | 160 | 125 | 215 | 180 | 4-18 | 1/4" | 不銹鋼 |
| 150 | 620 | 205 | 145 | 280 | 240 | 8-23 | 1/4" | 不銹鋼 |
| 200 | 735 | 220 | 185 | 335 | 295 | 8-23 | 1/4" | 不銹鋼 |
| 250 | 805 | 260 | 205 | 390 | 350 | 12-23 | 1/4" | 不銹鋼 |
| 300 | 940 | 280 | 245 | 440 | 400 | 12-23 | 3/8" | 不銹鋼 |
| 350 | 1100 | 305 | 270 | 500 | 460 | 16-23 | 3/8" | 不銹鋼 |
| 400 | 1200 | 335 | 310 | 565 | 215 | 16-23 | 3/8" | 不銹鋼 |
